簡介：
裝置概述
AL-LJ零序電流互感器用于電力系統產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置動作，實現保護或監控。

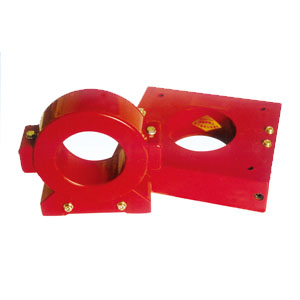

AL-LJ系列零序電流互感器是電纜型，采用ABS工程塑料作外殼，環氧樹脂澆鑄成全密封，絕緣性能好，外形美觀，具有靈敏度高、線性度好、運行可靠、安裝方便等特點。該產品應用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）選用相適應的零序電流互感器。 |
特點及用途：
AL-LJ系列零序電流互感器是電纜型，采用ABS工程塑料外殼，樹脂澆注成全密封，絕緣性好，外形美觀，具有靈敏度高，線性度好，運行可靠，安裝方便等特點，其性能優于一般的零序電流互感器。應用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）選用相適應的零序電流互感器。
產品類別及主要數據：
1、電壓：0.38 - 66KV
2、電網頻率：50Hz
3、同名端，一次由互感正面“L1“側穿人，二次為“K1“
4、型號及數據、外形尺寸見圖表。

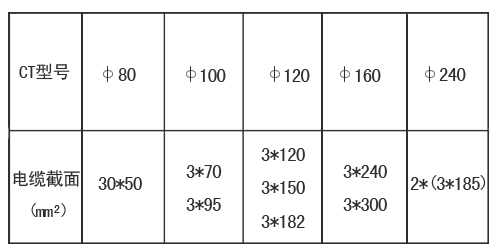

現場電纜與互感器規格選擇參數：
使用條件：
1、環境溫度：-10℃ - 60℃日平均不超過+ 40℃
2、海拔高度≤1000m（高原使用時特殊定貨）
3、相對溫度≤85%
4、周?chē)刂篃o(wú)導電塵與導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
|
